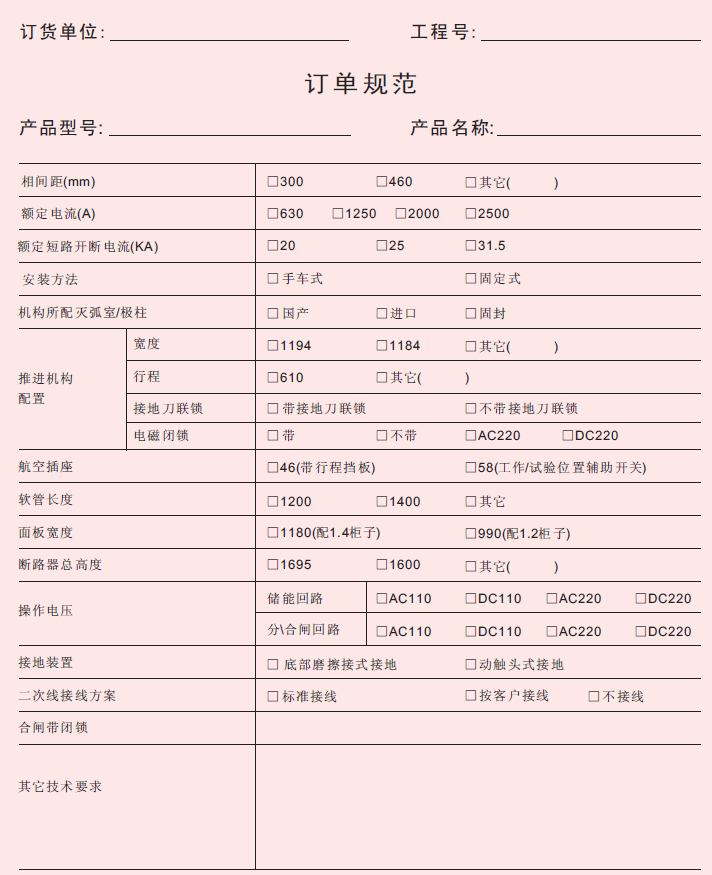

ZN□-40.5(固封式)型戶內高壓真空斷路器

產品參數

產品參數

zn-40.5-s-01 1. 概述
ZN□-40.5型戶內交流高壓真空斷路器(以下簡稱“斷路器”)適用于交流50Hz.35kV電力系統中,可供工礦企業、發電廠及變電站等作為保護和控制設備之用,并適用于頻繁操作的場合。
本產品性能符合國家標準GB1984《交流高壓斷路器》及JB3855《3.6-40.5KV戶內交流高壓真空斷路器》等標準的規定。

2. 型號及含義

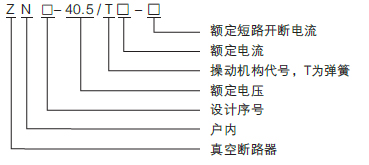

zn-40.5-01
3. 使用條件
3.1 周圍空氣溫度：不超過40℃；日平均溫度不超過35℃；最低周圍空氣溫度為－25℃。
3.2 空氣相對濕度：日平均值不大于95%，月平均值不大于90%；水蒸氣壓日平均值不大于2.2kPa；月平均值不大于1.8kPa；
3.3 海拔高度：不超過1000m；
3.4 周圍沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染；
3.5 來自開關設備和控制設備外部的振動或地動是可以忽略的；
3.6 在二次系統中感應電磁干擾的幅值不超過1.6kV。

4. 技術參數

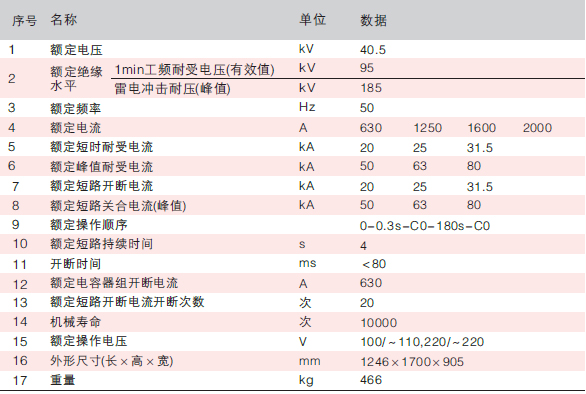

4.1 ZN□-40.5真空斷路器主要技術參數

zn-40.5-02

4.2 斷路器裝配調整后的機械特性技術參數

zn-40.5-03

5. 結構和工作原理

zn-40.5-s-02 可靠的模塊化彈簧操動機構
ZN□-40.5系列戶內真空高壓斷路器的彈簧操動機構為上下布置的彈簧操動機構，具有手動儲能和電動儲能功能，整機的外形尺寸小，斷路器的整體剛度好，操作性能始終如一。傳動的的可靠性有上萬臺的生產、運行經驗，斷路器整機動作的穩定性、可靠性高。

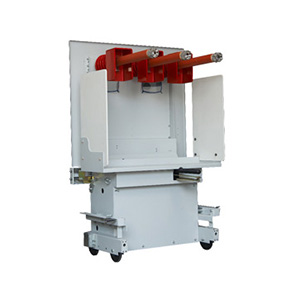

zn-40.5-s-03 主導電回路采用套筒式結構形式
ZN□-40.5系列戶內真空高壓斷路器的主導電回路為套筒式結構形式。斷路器的一次主導電回路的真空滅弧室布置在封閉的絕緣筒內，絕緣筒選用機電性能可靠的環氧樹脂材料，并采用先進APG的工藝成型，該絕緣筒既起安裝支撐作用，又起相間、相對地絕緣作用。該絕緣筒的設計充分考慮了國家標準及嚴酷工作條件的使用要求，不僅可以防止真空滅室不受外界環境的影響，防止灰塵和異物進入主回路的部分，而且可以確保即使在濕熱及嚴重污穢的環境下，也可以對電壓效應呈現出高阻態。

zn-40.5-s-04 標準的合分閘功能模塊
模塊化設計彈簧操動機構是ZN□戶內真空斷路又一特色，彈簧操動機構包括合閘與分閘兩大功能模塊，它具有維護方便，更換快捷，停電栓修時間短的特點，另外，由于用作備品備件的合分閘功能模塊均已經經專用油脂潤滑和調整且具有很長的保存期，因而合分閘模塊更換之后無需對整個斷路器的操動機構進行再調整，而不會改變斷路動態特性,使行維護檢修要作減輕到最小。故障的合分閘模塊經制造廠維修和重新保養之后還可以作為備品備件。

zn-40.5-s-05 較好的手車互換性和適應
ZN□-40.5系列戶內真空高壓斷路器的手車式外形尺寸與ZN85-40.5手車式真空斷路器完全一致，可實現手車之間的方便互換，從而其適應性強、適用范圍廣。ZN□-40.5型斷路器手車采用落地式結構設計，不用轉運小車，可以方便用戶進行現場的檢修和定期維護ZN□-40.5系列手車式真空斷路器適配柜型為KYN61-40.5高壓成套開關柜。

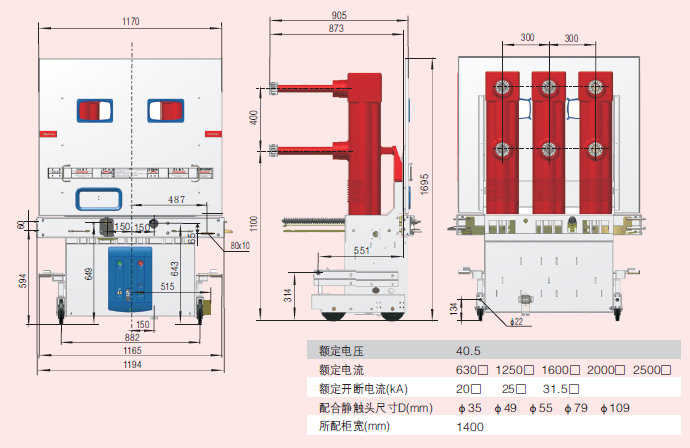

zn-40.5-s-06 主導電回路采用套筒式或固封式結構
ZN□-40.5系列戶內真空高壓斷路器的主導電回路有套筒式和固封式兩種結構形式可供用戶根據不同的使用場所進行方便地選擇。套筒式結構：斷路器的一次主導電回路的真空滅弧室布置在封閉的絕緣筒內，絕緣筒選用機電性能可靠的環氧樹脂材料，并采用先進APG的工藝成型，該絕緣筒既起安裝支撐作用，又起相間、相對地絕緣作用。該絕緣筒的設計充分考慮了國家標準及嚴酷工作條件的使用要求，不僅可以防止真空滅室不受外界環境的影響，防止灰塵和異物進入主回路的部分，而且可以確保即使在濕熱及嚴重污穢的環境下，也可以對電壓效應呈現出高阻態。

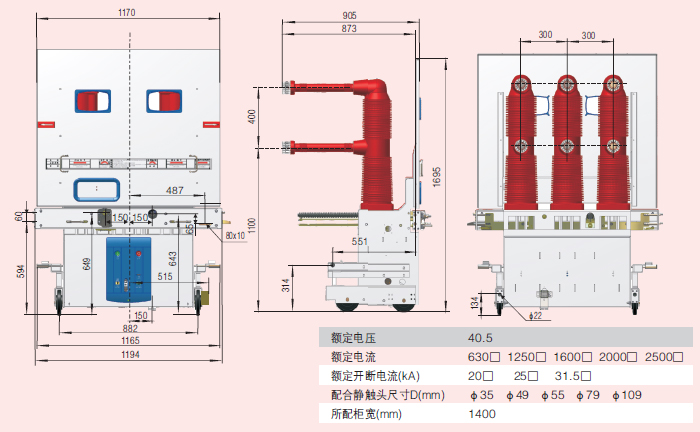

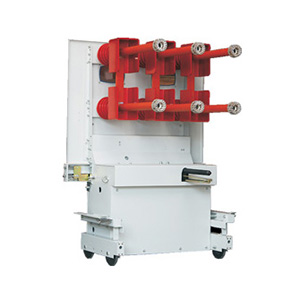

zn-40.5-s-07 固封式結構

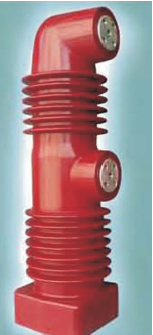

斷路器的一次導電回路采用固體絕緣技術的固封極柱，該固封極柱通過先進的自動壓力凝APG工藝將真空滅弧室和一次導電回路的其它零件直接固封在特種環氧樹脂材料里，形成一個主導電回路模塊。固封極柱安裝端進行了內外雙裙邊的設計，該極柱具有大爬電比距、高機械強度、高零部件精度、零部件數量少、無需二次調整、搭接面少的特點。極柱電場分布均勻，避免了局部電場集中對有機絕緣的破壞。同時采用此種結構設計，可大大地筒化一次主導電回路的裝配工藝，徹底避免了主導電回路連接螺栓由于運行中的振動而松動的問題，保證了主導電回路電聯結的高可靠性，使斷路器的一次主導電回路的實現免維護成為可能。
