1. 概述
ZW28A-12系列戶內交流高壓真空斷路器是三相交流50Hz、額定電壓為10kV的戶內高壓電器，主要裝設在固定式高壓開關設備中，供工礦企業、發電廠及變電站做電氣設施的保護和控制之用，適用于頻繁操作的場所。
本型號斷路器符合GB1984《交流高壓斷路器》標準的規定。

2. 型號及含義

3. 使用條件
3.1 正常使用條件
a) 周圍空氣溫度：-10℃～+40℃；
b) 海拔高度：不超過1000m;
c) 濕度條件：日相對濕度的平均值不超過95%，月相對濕度平均值不超過90%，日水蒸汽壓力的平均值不超過2.2kPa,月水蒸汽壓力平均值不超過1.8kPa；
d) 周圍空氣未明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；
e) 來自開關設備和控制設備外部的振動或地動是可以忽略的；
f) 在二次系統中感應的電磁干擾的幅值不超過1.6kV。
3.2 特殊使用條件
根據國家標準GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》的規定，斷路器應在正常使用條件下運行。若用戶使用的工作條件與正常使用條件有差異，如：安裝地點在海拔超過1000m、周圍空氣溫度超過正常使用條件規定的限值或高濕易產生凝露的地方，應和制造廠進行協商，并取得一致意見。
3.3 工作電源
斷路器配CD17電磁機構或CT19彈簧機構時，其電源參數及接線圖見機構說明書。

4. 技術參數
4.1 真空斷路器主要技術參數

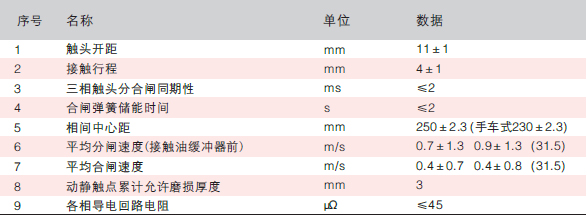

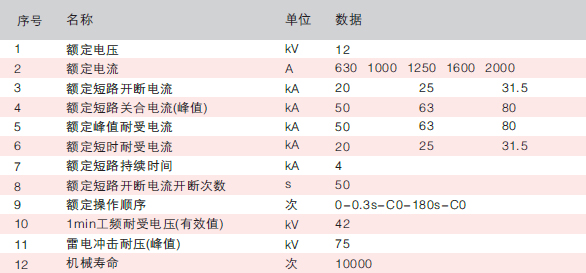

4.2 真空斷路器裝配調整后機械特性參數

5. 結構和工作原理
5.1 結構特點
本產品是固定式開關柜專用真空斷路器，自身不帶操動機構，使用時必須配用合適的操動機構。本產品裝設中封接式縱磁場真空滅弧室，主軸分閘彈簧及油緩沖器等部件安裝在機架中，見圖1、圖2。機架的左端設有安裝孔，供斷路器安裝使用。機架右側平面裝6個絕緣子(上下各3個)，上絕緣子固定靜觸頭支架，下絕緣子固定動觸頭支架，動、靜觸頭支架的右端兼作出線端子，見圖3。真空滅弧室裝設在動靜觸頭支架之間，主軸通過絕緣拉桿拐臂與真空滅弧室動導電桿連接，動、靜觸頭支架之間還裝有二根絕緣桿，將兩者連成一個整體，提高了整體強度。
5.2 工作原理
斷路器配用于中封式縱磁真空滅弧室，當動、靜觸頭在操動機構作用下帶電分閘時，觸頭間隙將燃燒真空電弧，并在電流過零時熄滅電弧，由于觸頭的特殊結構，燃弧期間觸頭間隙會產生適當?shù)目v向磁場，這個磁場可使電弧均勻分布在觸頭表面，維持低的電弧電壓，并使真空滅弧室具有較高的弧后介質強度恢復速度、小的電弧能量和小的電腐蝕速度，從而提高斷路器開斷短路電流的能力和壽命。
5.3 使用
本產品不帶操動機構，使用時需配合適的操動機構，建議配用CD-10電磁機構、CT-8彈簧操動機構或其他適當?shù)牟賱訖C構。本產品通常安裝在固定式開關設備內使用，操動機構安裝在固定式開關設備的面板上，操動機構與產品的軸間經適當?shù)臋C械傳動系統連接。操動機構和機械傳動應保證主軸轉角58℃±1°，且機械特性技術參數滿足表2的要求。操動機構和機械傳動不合理時，將嚴重影響本產品的性能，幫操動機構和機械傳動的配置工作必須由專業人員進行。

6. 斷路器外形尺寸圖

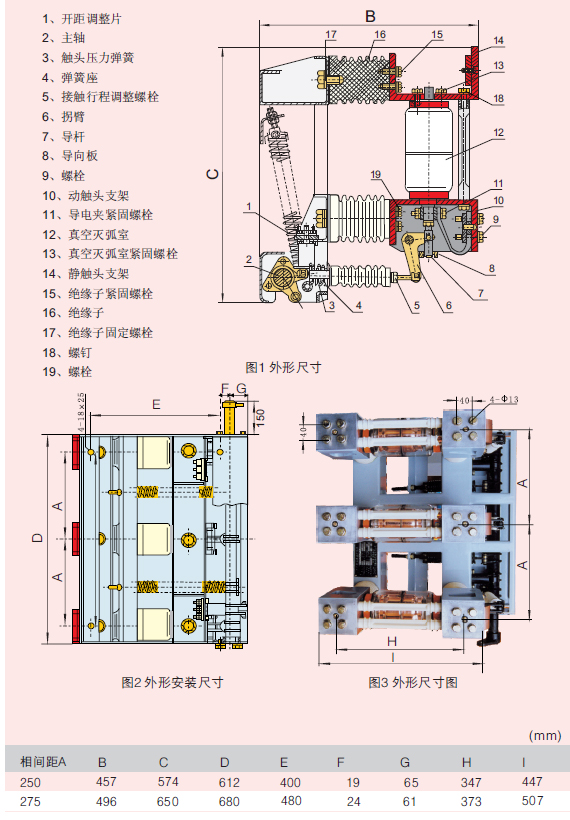

產品外形及安裝尺寸圖1、圖2

7. 安裝與調試
7.1 安裝前檢查
開箱后，應檢查真空滅弧室有無破裂、漏氣、產品、銘牌、合格證是否與定貨合同相符合，裝箱清單是否與實物相符，完好無損后再清理表面灰塵污垢。且工頻耐壓法檢查真空滅弧室的真空度(開關分閘)，在斷口間施加工頻電壓42kV1min，無擊穿現象即為合格。
7.2 安裝
將產品機架后部緊貼在固定式開關設備后部橫梁上，用4個M16的螺栓穿過橫梁的安裝孔，將本產品固定。出線端子尺寸及位置見圖3。
7.3 調試
手動分合閘真空斷路器，測量觸頭開距和接觸行程，若觸頭開距和接觸行程符合主要技術參數的要求，則用光電示波器或機械特性測試儀測量分合閘速度、三相不同期限性及觸頭合閘彈跳時間，調整分閘彈簧長度可改變分合閘速度。如果觸頭開距和接觸行程不符合要求則按下列方法進行調整。
7.3.1 調整接觸行程和三相同期性
斷路器合閘，測量接觸行程，然后分閘，通過調整螺栓5來調整接觸行程，該螺栓旋出1/2周，接觸行程增加0.625mm，反之減少0.625mm，調至接觸行程4±1mm。接觸行程調整后通電操作，用光電示波儀測量三相合閘同期性，如不能滿足主要技術參數表的數據，可分別調整各相觸頭行程，使分閘同期性不大于2ms。
7.3.2 調整觸頭開距
增減項1調整墊片，使觸頭開距達到表中數據，見圖1。
7.4 真空滅弧室的更換
當真空滅弧室壽命終了或出現事故時才需按下列方法更換真空滅弧室。
7.4.1 拆卸真空滅弧室
按圖1，程序為: 斷路器分閘→拆下導向板8→拆下導電夾緊固螺栓11→擰下螺栓19→擰下螺栓13，18→取下真空滅弧室12。
7.4.2 安裝真空滅弧室
安圖1，程序為：斷路器分閘→真空滅弧室裝入靜觸頭支架并擰緊螺栓13→裝上動觸頭支架10→擰緊螺釘18→擰上螺栓19→擰上導電夾緊固螺栓11(注意導電夾下端面頂住導電桿臺階)→裝上拐臂6→裝上導向板8。
在安裝導桿時，在導桿與真空滅弧室動導桿間用緊固螺母、平墊、彈墊、使導桿旋緊并使導桿上端伸出導向板5±0.5mm。
安裝真空滅弧室時，緊固后滅弧室應保持垂直狀態，其垂直誤差不得超過0.5 mm。動觸頭支架10安裝時，旋緊螺釘19后動觸頭支架10不可壓在滅弧室導向套上，間隙為0.5～1.5 mm。安裝完畢后按6.3進行調整。

8. 維護和修理
8.1 產品維護保養方法及注意事項
8.1.1正常運行的斷路器應定期維護，清潔各絕緣件表面灰塵，所有摩擦部位應定期加注潤滑油；
8.1.2 每操作2000次應檢查各部位螺釘有無松動，發現松動，應及時擰緊；
8.1.3 安裝時及安裝后真空滅弧室外殼不應受到1000N的縱向壓力，也不應受到明顯的拉應力和橫向應力；
8.1.4 安裝使用時嚴禁用堅硬的物體(如工具)撞擊真空滅弧室處殼。
8.2 故障處理
8.2.1 操動機構不能使斷路器可靠的合分時，按操動機構調試要求進行調試，使之達到可靠的合分；
8.2.2 使用中定期用工頻耐壓法檢查真空滅弧室的真空度，方法是：將觸頭行程調整到11±1mm，在滅弧室上施加42kV1min工頻電壓，滅弧室內部不應有持續的放電，如發現滅弧室內有持續放電，該滅弧室不能使用。
8.2.3 應定期檢查觸頭燒損厚度，具體方法是：檢查真空斷路器導桿伸出長度的變化情況，如總變化量超過3mm,則表時真空滅弧室的電壽命終了，必須更換真空滅弧室。

9. 包裝、貯存
9.1 產品包裝前應檢查隨機文件及備品配件是否齊全。
9.2 產品采用木質包裝箱，牢固可靠，且有防雨措施，并有完整的包裝標志。
9.3 產品運輸時不準側置和受到強烈振動，不得受潮雨淋，絕緣子、真空滅弧室和產品表面被覆層不得損壞。
9.4 產品應貯放在干燥、通風、防潮及無有害氣體侵蝕的室內，長期貯放應在運動摩擦件表面涂潤滑脂，貯存期為10～15年。

10. 隨機文件及備品配件
10.1 產品合格證書；
10.2 出廠檢驗報告；
10.3 使用說明書
10.4 裝箱單；
10.5 產品備品配件清單。

11. 訂貨須知
訂貨時應注明：
11.1 斷路器型號、名稱、主要技術參數、數量；
11.2 備品、配件的名稱及數量。
