一、概述

    高壓穿墻套管（以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。

使用環境條件
1)戶內套管
 環境溫度不高于＋40℃，不低于-40℃
 海拔不超過l000m
 相對濕度月平均值不大于90％
 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
 無經常性的劇烈振動

2)戶外套管
 環境溫度不高于＋40℃，不低于-40℃；
 海拔不超過l000m；
 風速不大于34m/s
 產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
 無經常性的劇烈振動

二、產品特點

    套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。



三、用途及分類

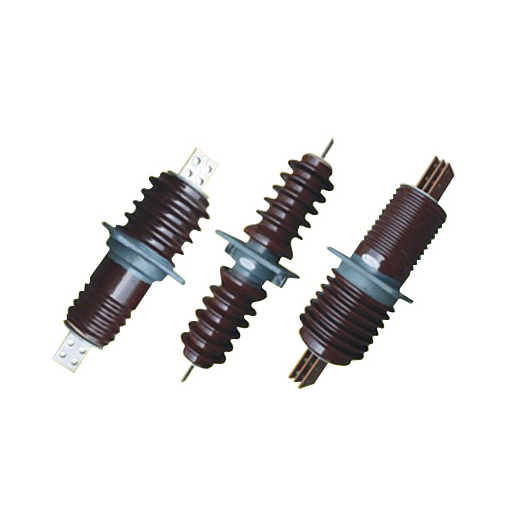

    穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
    穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
    當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
    戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
    穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。

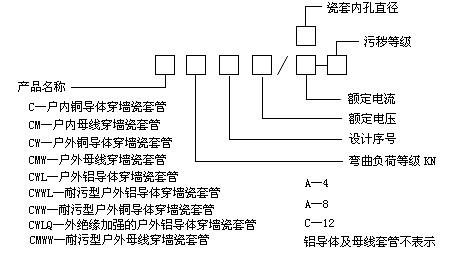

四、型號說明



五、安裝使用說明

    1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。
    2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
    3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。
    4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋最大尺寸開孔。

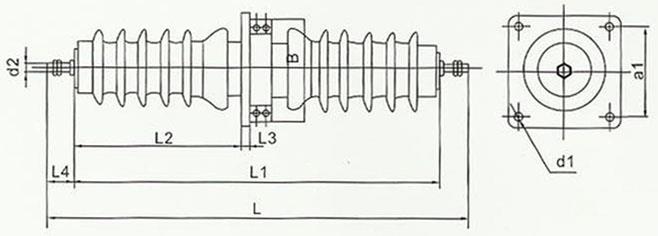

六、外形及安裝尺寸

型號	額定電壓KV	額定電流A	5秒鐘短時電流kA不小于	戶外端公稱爬電距離mm	工頻電壓kv不小于				BIL KV peak 不小于	彎曲破壞負荷kN不小于
					干耐受	濕耐受	擊穿	可見電暈
CWB-35/400	35	400	7.2	595	110	80	176	25.8	195	7.5
CWB-35/600	35	600	12	595	110	80	176	25.8	195	7.5
CWB-35/1000	35	1000	20	595	110	80	176	25.8	195	7.5
CWB-35/1500	35	1500	30	595	110	80	176	25.8	195	7.5
CWWB-35/2000	35	2000	40	810	110	80	176	25.8	195	7.5







L	L1	L2	L3	L4	B	d1	d2	a1
920	815	372	16	50	225	4-Φ15	M14*1.5	200
920	815	372	16	50	225	4-Φ15	M20*1.5	200
940	815	378	16	50	225	4-Φ15	M30*2	200
940	815	378	16	60	225	4-Φ15	M39*3	200
955	815	433	20	70	250	4-Φ15	M45*3	200
