RXWO戶外高壓熔斷器

產品參數

產品參數

一、熔斷器概述

熔斷器由熔體管、瓷套、緊固法蘭、橫行支柱絕緣子和接線端組成。用壓裝的方法將兩端的接線端帽和熔體管固定在瓷套內，然后用堅固法蘭把瓷套固定在棒形支柱絕緣子上。

熔體管采用含氧化硅較高的照料作滅弧介質，應用小直徑的金屬線做熔絲。當過載電流或短路電流通過熔體管時，熔絲立即熔斷，電弧發生在幾條并聯的窄縫中，電弧中的金屬蒸汽滲入石英砂中，被強烈游離，迅速把電弧熄滅。所以，這種熔斷器性能良好，開斷容量大。

高壓熔斷器適用于輸電線路與電力變壓器短路及過載保護，是保護電力設備不受損害的最簡單的一種電器。

高壓熔斷器適用于海拔1000米下，環境溫度不高于+40℃，不低于-40℃使用，不適用于有燃燒、爆炸危險、劇烈振動、擺動沖擊的場所及重污區。

二、用途及使用范圍

該熔斷器為戶外裝置，適用于交流50Hz。額定電壓為35KV。額定電流為0.5及2、3、5、7.5、10A，適用于保護戶外35KV電壓互感器和電力線路之過載及短路故障。

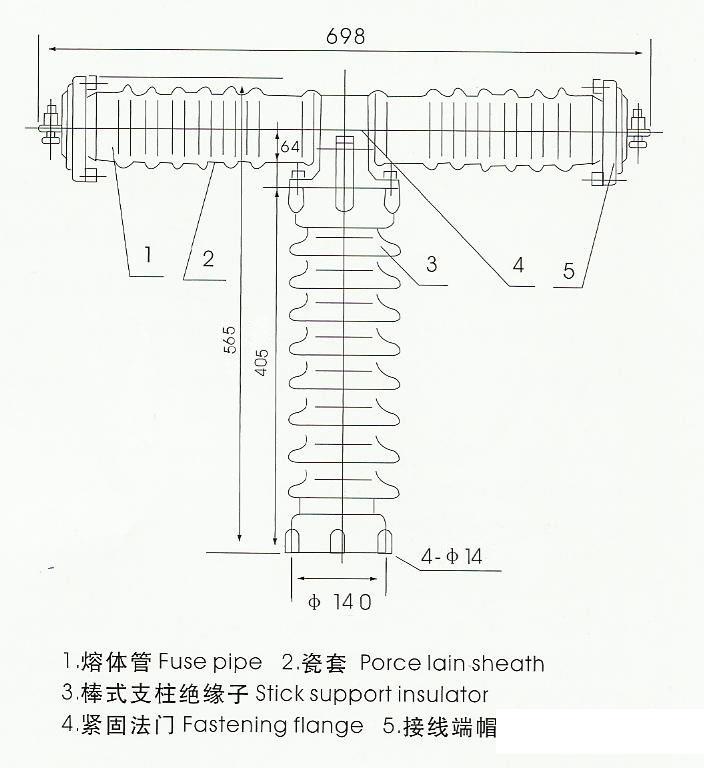

三、RXWO、RW10、RWJ結構及安裝尺寸

四、技術參數

型號	額定電壓Kv	額定電流A	斷路器容量（三相）（兆伏安）	熔斷電流A	切斷******短路電流Kv	過電壓倍數不超過	重量kg	備注
RXWO-35/0.5 RW10-35/0.5	35	0.2、0.5、1	1000	0.6~1.8	14	2.5倍工作電壓	23	保護電壓互感器
RXWO-35/2 RW10-35/2		2	200	3~4				電力線路保護
RXWO-35/3 RW10-35/3		3	200	4.5~6
RXWO-35/5 RW10-35/5		5	200	8~10
RXWO-35/7.5 RW10-35/7.5		7.5	200	1~15
RXWO-35/10 RW10-35/10		10	200	15~20
